Instalacion con cable de par trenzado.

Veamos la instalación real con cable de par trenzado.

CABLE DE PARES TRENZADOS:
Conecta las rosetas de red con el panel de parcheo.

-Cable de pares trenzados sin apantallar UTP.

 -Cable de pares trenzados apantallado FTP.

 -Cable de pares trenzados apantallado STP.
-Categoria 5, velocidad maxima de voz y datos 100mbs. Utiliza dos pares del cable

-Categoria 5e, de velocidad maxima de datos a 1.000mbs con mejores presentacones que la categoria 5.

-Categoia 6, tiene un ancho de banda maximo de 250mhz. Se considera fundamental para trabajar a 1gbs.

-Categoria 6A, categoria 6 aumentada, que trabaja con un ancho de banda de hasta 550 mhz.

-Categoria 7, con un ancho de banda maximo de 600mhz.

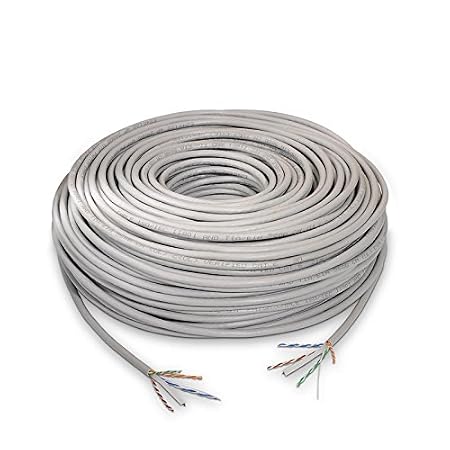

categoria 6:
  • Cable de red con conductor OFC de diámetro AWG24
  • Resistencia a la propagación de las llamas según IEC 60332-1-2
  • Longitud del cable de 100 m
  • Cumple las normativas ANSI/EIA 568-B-1, CAT6, ISO/IEC 11801 CLASE E
 EUR 34,99



rj 45:
  • Dimensión común: este conjunto de conductores cat6 es 2,1 cm/ 0,83 pulgadas de longitud, 1,1 cm/ 0,43 pulgadas de ancho y 0,8 cm/ 0,32 pulgadas de altura, común y general para usar
  • Durable y de calidad: estos conectores cat6 están hechos de cobre chapado en oro con PC y cáscara de hierro, seguro y duradero, difícil de romper y tiene una mejor transmisión de datos
  • Conector blindado cat6 útil: los conectores blindados cat6 son buenos para la construcción de cables de red de longitud personalizada y son adecuados para uso personal y de fácil conexión
  • Con clips de fijación: este juego de conectores cat6 tiene clips de retención, fáciles y cómodos de fijar, evitando que varios cables y conectores se entrelazen y estén en caos
  • Cantidad: este paquete incluye 50 piezas de conectores cat6, gran cantidad, suficiente
  • EUR 14,99
  • Sumind 50 Piezas Conductor Cat6 Conector RJ45 8P8C Blindado para STP Ethernet Network Cable Enchufe Modular
www.amazon.es/Informatica/Accesorios







-Roseta de red:  es el elemento que permite conectar el ordenador al resto de la red. Su aspecto exterior es similar al mostrado en la figuras 2.8a y d, mientras que en el interior se llevan a cabo las conexiones con el cableado de red local,

Resultado de imagen de roseta de red

-Panel de parcheo: es un panel con varias bocas (conectados RJ-45 hembra) juntas, es como si fueran varias rosetas de red una al lado de otra.
Resultado de imagen de panel de parcheo

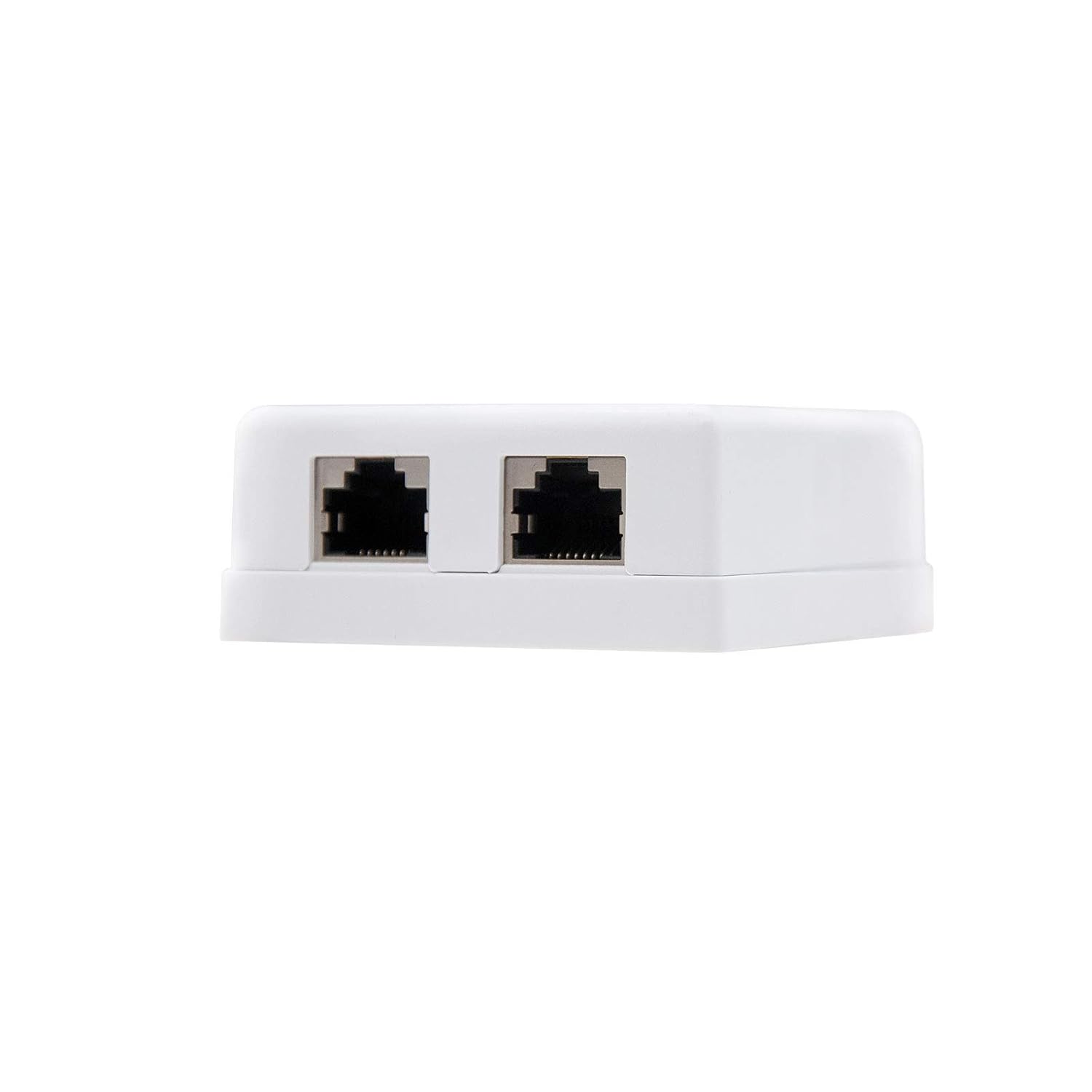

ROSETA DE RED:

Resultado de imagen de roseta de red





















PANELDE PARCHE:
  • Para Ethernet, Fast Ethernet y Gigabit Ethernet
  • Adecuada para conectar los puertos RJ45 a una red
  • Compatible con herramientas de punzonado 110 y Krone
  • Permite conectar multiples puertos
  • EUR 26,03
  •  Resultado de imagen de panel de parcheo
  • www.amazon.es/ofertas‎








Resultado de imagen de roseta de red




latiguillo- es un cable de red con dos conectores rj-45 macho en sus extremos con las mismas conexiones en ambos.
